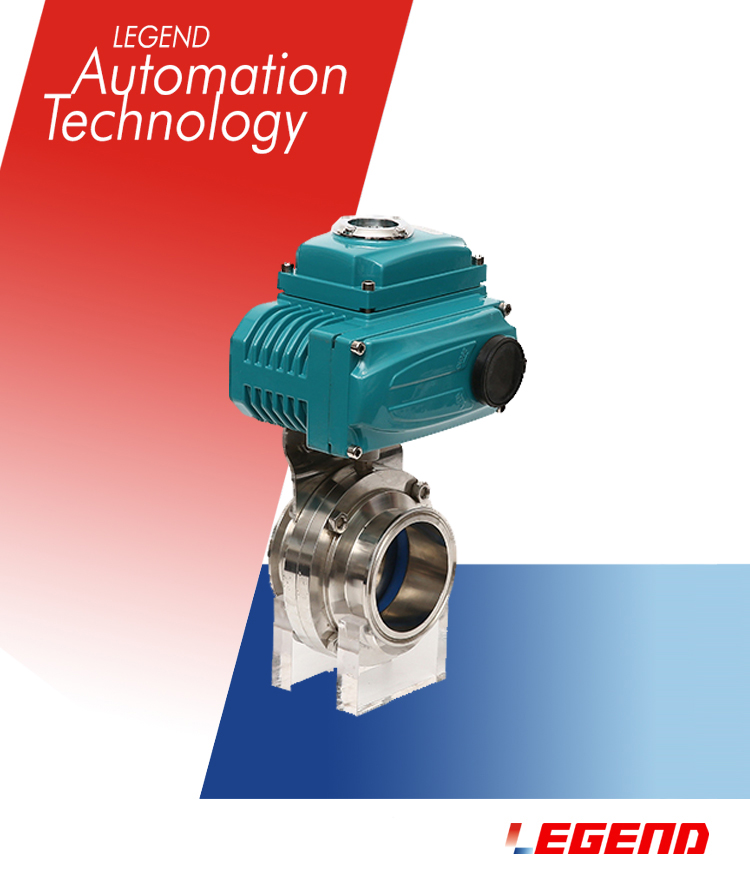

電動蝶閥作為一種自動控制閥門，廣泛應用于工業流程控制和流體管理系統中，其工作原理及控制方式如下：

工作原理：

結構組成：電動蝶閥主要由蝶板、閥體、閥桿、電動執行器及必要的密封件構成。蝶板位于閥體內，通過閥桿與電動執行器相連。

開啟與關閉過程：當電動執行器接收到控制信號（如電信號）后，內置的電機啟動，通過齒輪、蝸輪蝸桿或螺旋轉換電機的旋轉運動為閥桿的直線或旋轉運動。閥桿帶動蝶板旋轉，當?shù)逍D(zhuǎn)90度時，閥門完全開啟，流體可以自由通過；當?shù)逍D(zhuǎn)至與閥座密封面平行時，閥門關閉，阻止流體流動。

密封形式：蝶板與閥座之間可采用橡膠、PTFE等軟性材料密封，或者金屬對金屬硬密封，根據工況選擇不同的密封形式以達到密封效果。

控制方式：

開關控制：基本的控制方式，通過電信號（如繼電器輸出的干接點信號）直接控制電動執行器，實現閥門的全開或全關。

模擬量控制：接收4-20mA電流信號或0-5V電壓信號，電動執行器根據信號的大小調節蝶板的位置，實現閥門的連續調節，適用于需要控制流量的場合。

數字通訊控制：通過MODBUS、PROFIBUS等工業總線協議，實現閥門與上位機或PLC之間的雙向通信，不但可以遠程控制閥門狀態，還可以獲取閥門的工作狀態、故障信息等。

手動控制：電動蝶閥通常配備有手動操作裝置，如手輪或鏈條，當電源故障或維護需要時，可以手動開啟或關閉閥門。

緊急切斷控制：在特定要求的場合，電動蝶閥可以配備緊急切斷功能，一旦檢測到異常情況（如超溫、超壓），系統會立即自動關閉閥門，避免事故擴大。
