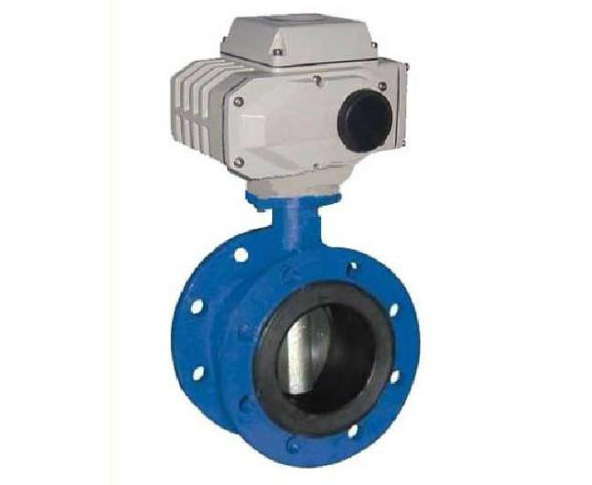

電動蝶閥是一種電動閥和電動球閥。電動球閥電動球閥是工業自動化控制系統中的重要執行機構。電動球閥是根據閥瓣的這種移動形式繞閥桿的軸線作旋轉運動的閥門。閥座通口的變化是與閥瓣行程成正比例關系。主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，是工業自動化過程控制的一種管道壓元件。

電動球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，亦可用于流體的調節與控制，其中硬密封V型球閥其V型球芯與堆焊硬質合金的金屬閥座之間具有很強的剪切力，特別適用于含纖維、微小固體顆料等介質。連接方式主要為法蘭式和對夾式。

電動蝶閥結構簡單，體積小，重量輕，僅幾個部分。而且，只有90可以快速開啟和關閉，操作簡單。同時，電動蝶閥具有良好的流體控制特性。它是工業自動化控制領域的一個重要的執行單位。電動蝶閥以AC220V電源為電源，接收工業自動化控制系統預置參數值4～20mA信號，完成調整動作。主要適用于各種工業自動化管道流量、壓力、溫度控制。智能電動蝶閥廣泛應用于石油、化工、造紙、冶金、污水處理等部門的氣體、蒸汽和液體的調節。

標稱直徑DN（mm）50~1200

公稱壓力PN0.6、1.6、2.5兆帕

連接形式法蘭類型，夾板類型

閥板形式 垂直板式

流動特性近似快開式

動作范圍 0～90

泄漏按GB / T4213-92標準，為10-4 Kv值，軟密封：零泄漏

基本誤差 2.5%

回差 2.5%

死區 1% (可調)

可調范圍 50:1

配置執行機構可配置PSQ、HQ、UNIC、361RS、HR等角行程電動執行機構。

控制模式開關的位置燈（開關二位數控制），智能調節（4~20ma模擬信號控制）

電源電壓AC220/380V，50/60Hz

輸出扭矩50NM~2000NM

動作范圍0-900-360

動作時間15秒/30秒/60秒

保護裝置 過熱保護

環境溫度：30～60。

手柄操作手動操作

電氣和機械雙重限制

保護等級相當于ip-65

防爆級ExdII BT4.特殊要求可定制的ExdII BT6

位置測量可選開關或電位計

驅動電機 8W/E

入口接口PE1/2“入口鎖

零件名稱 材料名稱

體鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼

蝶板鑄鋼，合金鋼(硬鉻電鍍)，不銹鋼，鉻鉬鋼

密封圈橡膠，PTFE，PPL，不銹鋼，聚內酯，抗磨材料

閥桿2Cr13、1Cr13不銹鋼、鉻鉬鋼

ptfe填料，柔性石墨
