齒輪式雙活塞，輸出力矩大、體積小
氣缸選用鋁金材料，重量輕、外形美觀。
可在頂部、底部安裝手動操作機構。

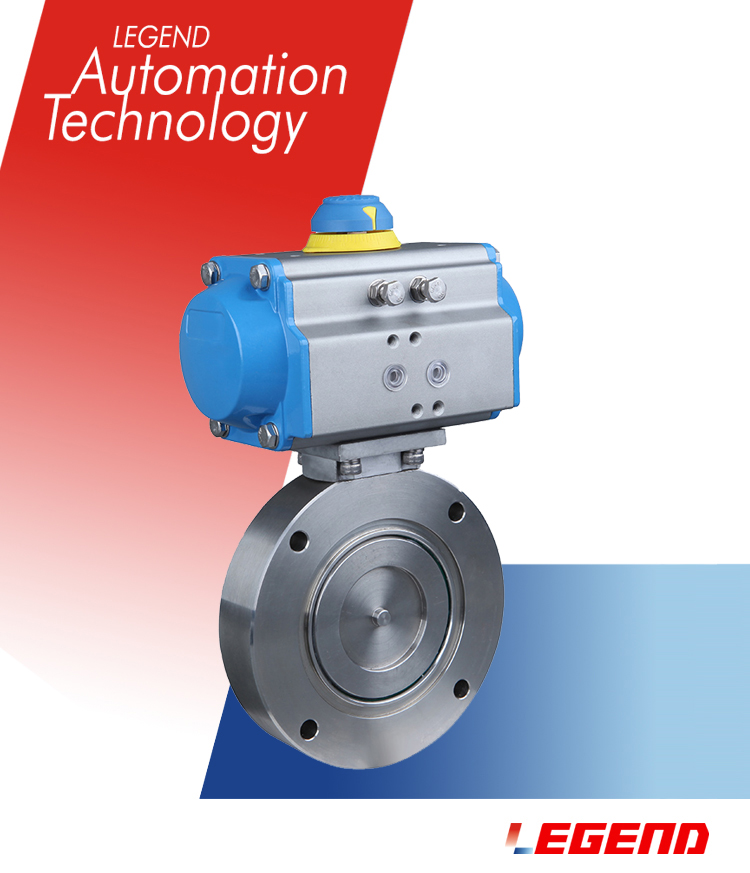

GUD氣動高真空蝶閥是通過電磁換向閥改變氣路方向，控制執行.氣缸驅動蝶閥作啟閉運動，用于接通或切斷真空管路中的氣流。氣動高真空蝶閥適用 介質為純凈空氣和非腐蝕性氣體，可選配反饋信號裝置及電氣閥門定位器。
| 公稱通徑DN | DN32～1000 |
|---|---|
| 動作范圍 | 0～90° |
| 泄漏率 | ≤1.3×10-9Pa.M3/S |
| 適用壓力范圍 | 1.3×10-5Pa～3×105Pa |
| 工作溫度 | 氟橡膠-25℃～+150℃ |
| 安裝位置 | 任意 |
| 壽命 | ≥10000次 |
| 配用執行機構 | GT、AT、AR、AW系列單雙作用氣動執行器 |
| 控制方式 | 開關兩位控制、4～20mA模擬量信號控制 |
| 執行器型號 | PI-TORK、BTS系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，An全可靠；大口徑閥門采用系列G型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 304、316、316L |
| 蝶板 | 304、316、316L |
| 密封圈 | 硅橡膠、氟橡膠、聚四氟 |
| 閥桿 | 304、316、316L |
| 填料 | 硅橡膠、氟橡膠、聚四氟 |
